Vous avez trouvé la grange de vos rêves. Murs en pierre, charpente apparente, volumes généreux… le coup de cœur est là. Mais une fois la signature chez le notaire passée, une question s’impose : par où commencer ? Et surtout, comment transformer cet espace brut en une maison confortable et fonctionnelle ? C’est précisément à cette étape que beaucoup de gens font leur première erreur : vouloir appliquer à une grange les mêmes plans qu’une maison classique. Or, une grange ne se conçoit pas comme une construction neuve. Les volumes sont atypiques, la structure existante impose des contraintes, et chaque bâtiment a sa propre personnalité. En tant que dessinatrice en bâtiment, j’accompagne régulièrement des particuliers dans la transformation de leur grange en habitation. Et ce que je constate à chaque projet, c’est que la conception des plans est l’étape la plus déterminante, bien avant les travaux. C’est elle qui conditionne la qualité de vie dans votre futur logement, la faisabilité du chantier, et l’obtention de votre permis de construire. Dans cet article, je vous explique comment j’aborde cette étape avec méthode, et pourquoi un accompagnement professionnel change vraiment tout sur ce type de projet
Pourquoi une grange rénovée ne se conçoit pas comme une maison classique ?
Concevoir les plans d’une grange rénovée nécessite de tenir compte de contraintes spécifiques : volumes atypiques, porteurs existants, faible luminosité latérale et hauteur variable. Contrairement à une construction neuve, chaque grange est unique. Un relevé précis de l’existant et l’accompagnement d’un dessinateur en bâtiment sont indispensables pour optimiser l’espace et éviter les mauvaises surprises lors des travaux.
Avant de dessiner la moindre cloison, il faut comprendre ce qui distingue une grange d’une maison neuve. Ce n’est pas seulement une question de matériaux ou d’âge : c’est toute la logique spatiale qui est différente, et c’est ce qui rend ces projets aussi passionnants que complexes.
Des volumes atypiques qui changent tout

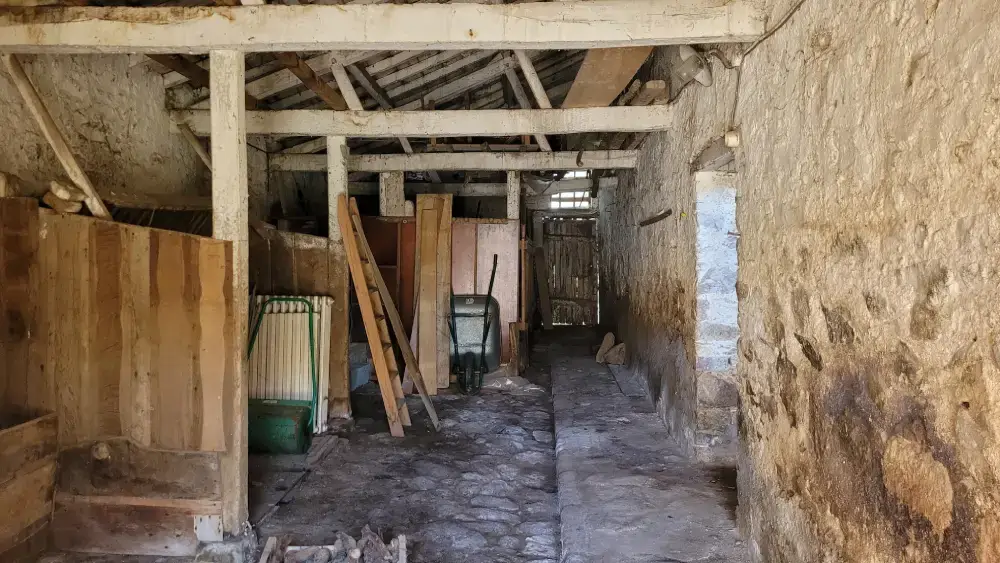

La première caractéristique d’une grange, c’est son volume. Hauteur sous plafond souvent exceptionnelle, grandes travées sans cloisonnement, absence de couloir ou de distribution centrale… Là où une maison neuve est pensée dès l’origine pour être habitée, une grange a été conçue pour abriter des animaux, du foin, des machines agricoles. L’espace est brut, vaste, et ne correspond à aucun standard de l’habitat.
Ce volume atypique est à la fois la richesse du projet et sa principale contrainte. Dans mon métier, j’apprends à le lire et à l’interpréter dès la première visite : comment en tirer le meilleur parti plutôt que de chercher à le « normaliser » ? C’est une question que je me pose systématiquement, et dont la réponse s’adapte à chaque grange.
Les contraintes structurelles à anticiper dès les plans

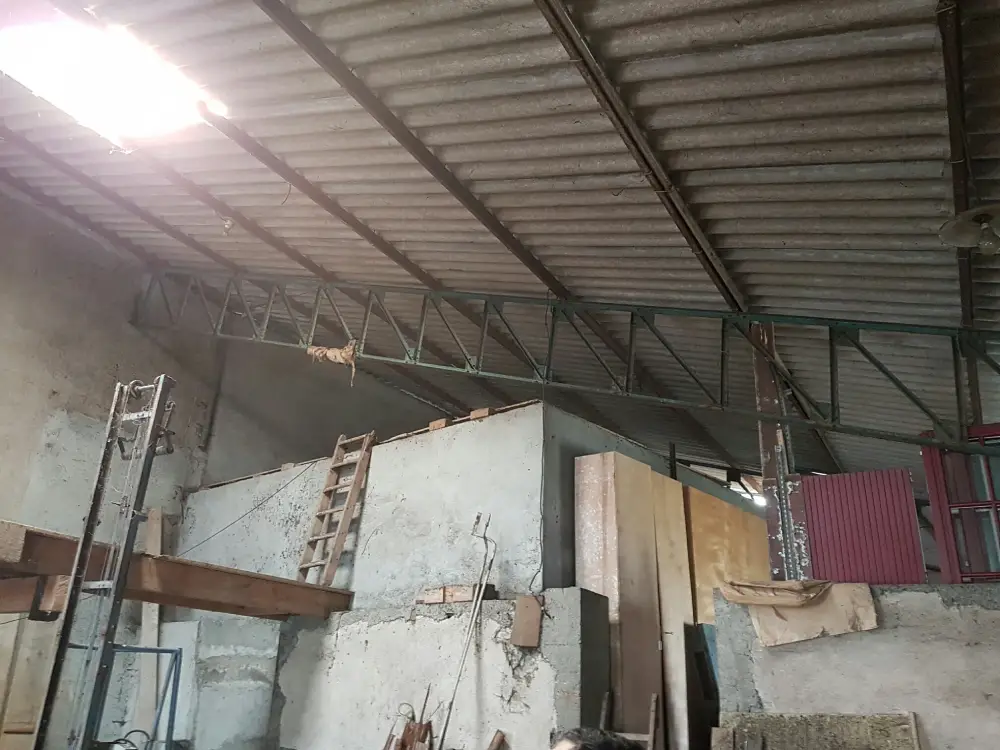

Une grange ancienne repose sur une structure qui a traversé le temps : murs porteurs en pierre, charpente en bois massif, poteaux ou piliers de soutien. Ces éléments ne peuvent pas être supprimés ou déplacés sans une analyse sérieuse.
Contrairement à une construction neuve où l’on conçoit la structure en même temps que les plans, ici la structure existe déjà et c’est à la conception de s’y adapter. Chaque cloison, chaque ouverture, chaque escalier doit être positionné en tenant compte de ce qui ne peut pas bouger. Ignorer ces contraintes au stade des plans, c’est s’exposer à de coûteuses modifications en cours de chantier.
Mon rôle est de faire le lien entre ce que vous souhaitez et ce que le bâtiment permet réellement. C’est un travail de traduction entre votre projet de vie et les réalités structurelles de la grange et c’est ce qui nécessite une vraie expertise en bâtiment, pas seulement un logiciel de dessin.
La question de la lumière naturelle

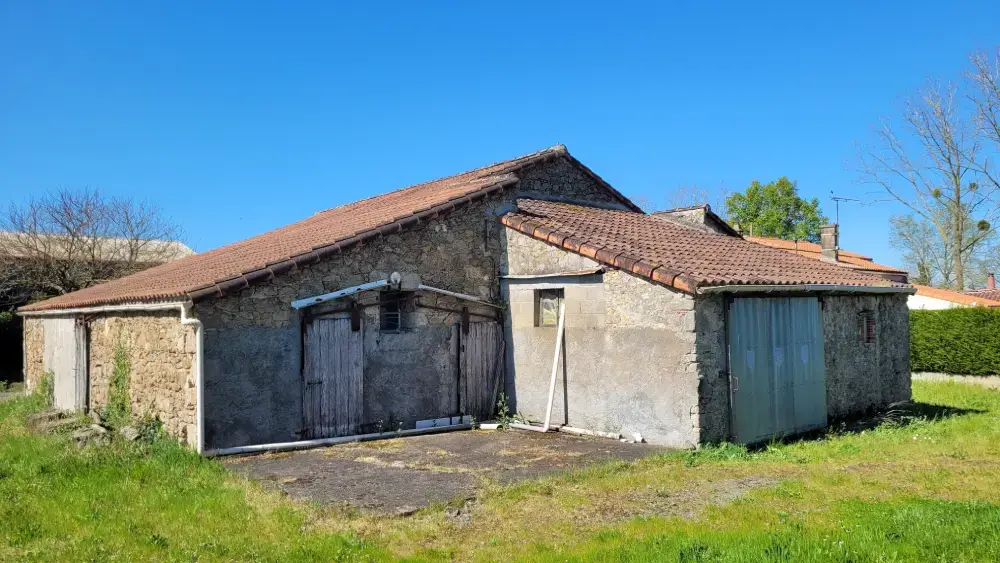

Les granges ont souvent été construites avec peu d’ouvertures sur les façades latérales. Résultat : des façades aveugles ou quasi-aveugles qui peuvent poser un vrai problème d’apport lumineux une fois le bâtiment transformé en habitation.
La question de la lumière naturelle doit être intégrée dès la conception des plans. Où créer de nouvelles fenêtres ou baies vitrées ? Quelles façades exposer au sud ? Comment amener la lumière au cœur du bâtiment sans dénaturer le caractère architectural de la grange ? Ce sont des choix qui s’anticipent sur le plan, afin que la grange soit la plus agréable à vivre au quotidien.
Le relevé de l'existant : le point de départ incontournable
Avant de dessiner quoi que ce soit, il faut connaître précisément ce qui existe. C’est le rôle du relevé de l’existant, une étape que je considère comme le fondement de tout projet de rénovation sérieux, et sur laquelle je ne fais aucune concession.
Qu'est-ce qu'un relevé de l'existant, concrètement ?
Le relevé de l’existant, c’est une visite terrain minutieuse au cours de laquelle je me déplace sur place pour mesurer chaque recoin : longueurs, hauteurs sous plafond, épaisseurs de murs, position exacte des ouvertures existantes, des poutres, des poteaux, des dénivelés de plancher…
Ce déplacement terrain, c’est pour moi bien plus qu’une simple prise de mesures. C’est le moment où je commence à comprendre la grange dans sa globalité : ses forces, ses faiblesses, son potentiel. Tout ce que j’observe sur place nourrit directement les choix de conception qui suivront. C’est cette immersion dans le lieu qui me permet de proposer des plans vraiment adaptés et non des solutions toutes faites.
Du terrain au dessin : la conception en 2D et 3D avec Architech PC
Une fois ce relevé effectué, je retranscris l’ensemble des cotes et informations recueillies sur Architech PC, un logiciel de dessin professionnel spécifiquement dédié à la construction des bâtiments.
La conception se déroule en deux temps complémentaires :
- Les plans 2D : je retrace les plans de l’existant suite au relevé que j’ai effectué. Ensuite je dessine le plan du projet avec l’aménagement que j’ai imaginé en concertation avec les besoins de mes clients. Ce plan technique reprend l’ensemble des cotes, la position des cloisons, des ouvertures, des niveaux. C’est le document de référence pour les artisans et les entreprises qui interviendront sur le chantier.

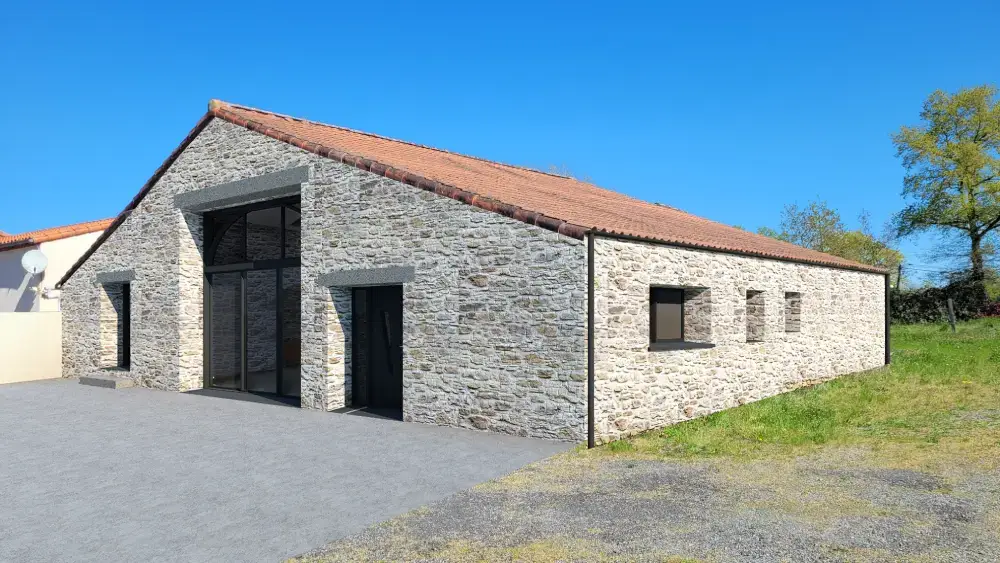

- Les vues 3D : ce sont les représentations volumétriques de votre futur logement. Elles vous permettent de vous projeter dans l’espace avant même le début des travaux : visualiser les volumes, comprendre les circulations, anticiper les choix d’aménagement, modifier une cloison ou déplacer une fenêtre. En 3D, on voit ce qu’on ne lit pas toujours sur un plan 2D.
Comment tirer parti des spécificités d'une grange dans les plans ?
Une grange bien conçue ne cherche pas à ressembler à une maison ordinaire. Elle assume ses volumes, joue avec sa hauteur, et propose des espaces qu’on ne trouve nulle part ailleurs. C’est l’une des choses que je préfère dans ce type de projet : chaque grange est unique, et mon rôle est de faire ressortir ce caractère dans les plans.

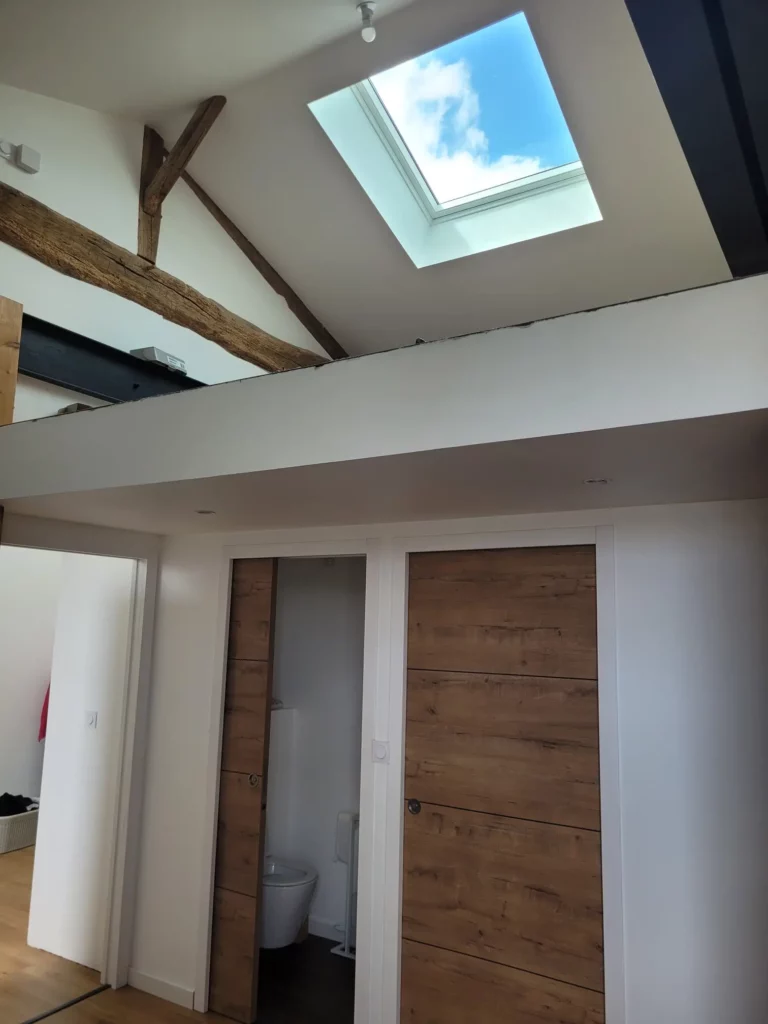

La mezzanine : exploiter la hauteur plutôt que de la perdre
Quand une grange offre 5, 6 ou 7 mètres de hauteur sous faîtage, il serait dommage de n’en utiliser que la moitié. La mezzanine est souvent la solution la plus élégante pour créer un niveau supplémentaire sans fermer l’espace : chambre parentale suspendue au-dessus du séjour, espace bureau avec vue plongeante, salle de jeux pour les enfants…
Bien pensée dans les plans, la mezzanine ajoute de la surface habitable sans alourdir l’architecture. Mais sa position, sa surface et son accès (escalier droit, tournant, colimaçon) doivent être anticipés dès la conception pour ne pas sacrifier les circulations au rez-de-chaussée.
La double hauteur sous plafond : un atout esthétique et spatial
À l’inverse de la mezzanine qui occupe volume, la double hauteur la célèbre. Un séjour cathédrale avec charpente apparente, une entrée ouverte jusqu’au faîtage, une verrière zénithale… Ces choix donnent à la grange rénovée ce caractère unique qu’aucune construction neuve ne peut imiter.
La double hauteur crée une sensation d’espace et de lumière, mais elle demande une réflexion thermique sérieuse dans les plans : isolation renforcée en toiture, système de chauffage adapté, traitement acoustique si nécessaire.
Sur ce type de choix architectural, mon rôle est de vous aider à trancher : est-ce que la double hauteur sert vraiment le projet de vie, ou est-ce un coup de cœur esthétique qui va compliquer l’usage au quotidien ? Ce n’est pas moi qui décide mais je vous pose les bonnes questions au bon moment.
Organiser les circulations dans un espace ouvert
L’absence de distribution centrale dans une grange est une liberté… qui peut vite devenir un problème si les circulations ne sont pas pensées en amont. Dans un espace aussi ouvert, il faut définir des zones fonctionnelles claires sans pour autant cloisonner à l’excès et perdre l’esprit du lieu.
Comment délimiter le coin repas du séjour sans mur ? Comment créer de l’intimité pour les chambres sans fermer les volumes ? Comment positionner l’escalier pour qu’il ne coupe pas l’espace en deux ? Ce sont des questions de plan, pas de décoration.
Les erreurs classiques dans les plans d'une grange rénovée
Après avoir accompagné plusieurs projets de transformation de grange, j’ai identifié les erreurs qui reviennent le plus souvent et qui peuvent être évitées dès la phase de conception, avec un regard professionnel.
Sous-exploiter la hauteur disponible
C’est l’erreur la plus courante : traiter une grange comme un plain-pied et plafonner à 2,50 m, laissant des mètres cubes inutilisés sous la charpente. J’ai vu des projets où l’on avait isolé et cloisonné sans même regarder ce qu’il y avait au-dessus. Une grange mérite qu’on pense en volume, pas seulement en surface au sol.
Mal positionner les pièces humides
Cuisine et salle de bain doivent être implantées en tenant compte des réseaux existants ou à créer, mais aussi de l’exposition et de la lumière. Les placer en fond de grange, loin de toute fenêtre, est une erreur fréquente.
Créer des pièces sans apport de lumière naturelle
Une chambre sans fenêtre, c’est non seulement inconfortable, mais aussi non conforme à la réglementation pour des pièces habitables. Dans une grange aux façades aveugles, c’est un risque réel si les ouvertures ne sont pas anticipées dans les plans dès le départ. On trouvera toujours une solution adaptée.
Ignorer les contraintes thermiques dans la conception
L’isolation d’une grange est un sujet complexe : par l’intérieur ou par l’extérieur, traitement des ponts thermiques, épaisseur des isolants, … Elle a un impact direct sur les cotes finales des pièces. Ne pas l’intégrer dès les plans, c’est risquer de se retrouver avec des surfaces habitables plus petites que prévu, ou des finitions qui ne correspondent pas aux plans déposés en mairie.
Pourquoi faire appel à un dessinateur en bâtiment pour les plans de votre grange ?
On pourrait être tenté de dessiner les plans soi-même, ou de s’appuyer sur des plans types trouvés sur Internet. C’est une économie apparente qui peut coûter très cher en cours de chantier, et que je vois régulièrement se transformer en problème lors des démarches en mairie.
Un regard technique adapté aux projets de réhabilitation
En tant que dessinatrice en bâtiment spécialisée entre autres dans la rénovation, j’apporte un regard que ni l’architecte d’intérieur ni l’entrepreneur n’ont systématiquement. Je connais les contraintes réglementaires liées au changement de destination d’un bâtiment, les règles d’urbanisme locales, les documents attendus par les services instructeurs. Et surtout, je sais révéler le potentiel d’un bâtiment existant sans trahir sa structure.
Les plans nécessaires pour le permis de construire
La transformation d’une grange en habitation est soumise à permis de construire. Ce dossier exige des plans précis et conformes aux normes : plan de masse, plan de situation, coupes, façades, notice descriptive… Ces documents doivent être réalisés avec un logiciel de dessin professionnel pour être acceptés par les services instructeurs.
J’ai l’habitude de constituer ces dossiers et de les adapter aux exigences locales. Un dossier bien préparé, c’est un permis accordé dans les délais, et un chantier qui peut démarrer sans attendre.
Un accompagnement de la conception jusqu'au dépôt du dossier
Faire appel à CRÉA Plans, c’est bénéficier d’un suivi complet et personnalisé : du relevé terrain que j’effectue moi-même à la remise des plans définitifs, en passant par les allers-retours de conception avec vous. Je prends le temps d’écouter votre projet de vie, de comprendre vos priorités, et de les traduire en plans cohérents avec les contraintes réelles de votre grange. Je suis là dès la première visite de la grange, et je reste présente jusqu’à ce que votre permis de construire soit accordé
Concevoir les plans d’une grange rénovée, c’est bien plus qu’une question technique : c’est une démarche qui demande de comprendre le bâtiment dans sa singularité, d’anticiper ses contraintes, et de transformer ses spécificités en atouts. Volumes atypiques, structure existante, luminosité à créer : chacun de ces défis se résout sur le papier, avant que le moindre mur ne soit touché.
C’est pourquoi le relevé de l’existant et la conception sur mesure en 2D pour les démarches administratives, puis en 3D pour votre projection, sont des étapes incontournables. En tant que dessinatrice en bâtiment, c’est exactement ce que je fais pour chacun de mes clients : je me déplace, j’écoute, je mesure, je dessine. Votre grange est unique, elle mérite des plans qui lui ressemblent.
